Estação redutora de pressão para vapor: como funciona?

Uma estação redutora de pressão para vapor é fundamental para controlar a pressão do vapor antes que ele chegue aos equipamentos consumidores. Em sistemas industriais, essa redução permite adequar as condições do vapor às necessidades de cada processo. Além disso, o conjunto contribui para maior estabilidade operacional, segurança e eficiência do sistema.

Em uma instalação industrial, o vapor normalmente é produzido em condições de pressão diferentes daquelas exigidas pelos equipamentos que utilizam esse recurso. Por isso, é necessário contar com um sistema capaz de reduzir e controlar a pressão de forma precisa e contínua.

Nesse contexto, a estação redutora reúne diferentes componentes que trabalham em conjunto para preparar, controlar e distribuir o vapor de acordo com as condições necessárias ao processo.

O que é uma estação redutora de pressão para vapor?

A estação redutora de pressão para vapor é um conjunto instalado na linha de distribuição para reduzir e controlar a pressão do vapor antes que ele chegue ao equipamento ou processo que irá utilizá-lo.

A redução acontece por meio do controle da passagem do vapor. Nesse processo, a válvula redutora ajusta sua abertura de acordo com as condições do sistema, permitindo que a pressão de saída permaneça próxima do valor definido mesmo diante de variações na vazão.

Dessa forma, é possível fornecer vapor em condições mais adequadas para cada aplicação. Isso é especialmente importante porque diferentes equipamentos industriais podem exigir diferentes níveis de pressão para funcionar corretamente.

Consequentemente, manter a pressão sob controle ajuda a evitar instabilidades no processo, consumo desnecessário de energia e desgaste prematuro dos componentes.

Como funciona uma estação redutora de pressão para vapor?

O funcionamento começa com a entrada do vapor em uma pressão mais elevada. Antes de chegar ao ponto de utilização, entretanto, o vapor pode passar por diferentes etapas de preparação, controle e drenagem.

De maneira geral, o funcionamento de uma estação redutora de pressão para vapor pode ser dividido em quatro etapas principais.

1. Entrada do vapor

Primeiramente, o vapor proveniente da rede de distribuição chega à estação com uma pressão superior àquela necessária para o processo.

Nesse momento, é importante observar as condições do vapor e da tubulação. A presença de condensado ou partículas, por exemplo, pode prejudicar o desempenho dos componentes instalados posteriormente.

Por isso, a preparação adequada do vapor é uma etapa importante para o funcionamento do conjunto.

2. Separação e preparação do vapor

Antes de passar pela válvula redutora, o vapor pode ser direcionado para equipamentos responsáveis pela separação do condensado e pela retenção de partículas.

O DC3S, separador tipo Cyclone da Disparco, atua na separação do condensado presente no vapor. Assim, contribui para que o vapor siga em melhores condições para os demais componentes da instalação.

Da mesma forma, a utilização de filtros ajuda a reter partículas e resíduos que podem estar presentes na tubulação. Consequentemente, esses equipamentos auxiliam na proteção da válvula redutora e dos demais componentes do sistema.

3. Redução e controle da pressão

Depois da preparação do vapor, inicia-se a etapa principal da estação: a redução da pressão.

Nesse momento, a válvula redutora controla a passagem do vapor para manter a pressão de saída próxima ao valor estabelecido. Quando a demanda do processo aumenta ou diminui, a válvula ajusta sua abertura para acompanhar essa variação.

Entre os equipamentos da Disparco destinados a essa função está a COS 16, uma válvula redutora e controladora de pressão para vapor.

Dessa maneira, o sistema consegue fornecer vapor com uma pressão adequada ao equipamento consumidor, mesmo diante de alterações na demanda.

4. Drenagem do condensado

Além do controle da pressão, a drenagem do condensado também precisa ser considerada em sistemas de vapor.

Durante a operação, o vapor pode perder parte de sua energia e se transformar em condensado. Por isso, é necessário utilizar equipamentos capazes de realizar essa drenagem sem permitir a descarga contínua de vapor vivo.

Nesse cenário, os purgadores de vapor desempenham uma função importante. Eles permitem a remoção do condensado e ajudam a manter o sistema operando de maneira adequada.

Além disso, a Disparco conta com diferentes modelos de purgadores para aplicações industriais, permitindo selecionar o equipamento de acordo com as características de cada instalação.

Quais equipamentos podem fazer parte de uma estação redutora de pressão?

A configuração de uma estação redutora depende das características do processo, da pressão de entrada e saída, da vazão e das condições do vapor.

Por esse motivo, não existe uma única configuração que possa ser aplicada a todos os sistemas.

Entre os principais componentes que podem fazer parte de uma estação estão:

• válvula redutora e controladora de pressão;
• separador de vapor;
• purgador de vapor;
• filtro;
• válvulas de bloqueio;
• válvula de segurança;
• instrumentos para monitoramento da pressão;
• componentes para drenagem e manutenção.

Além disso, o dimensionamento de cada equipamento deve considerar as condições reais de operação. Uma estação corretamente especificada permite que os componentes trabalhem dentro das condições previstas e, consequentemente, contribui para maior confiabilidade do sistema.

3 equipamentos da Disparco para sistemas de vapor

A Disparco oferece equipamentos para diferentes etapas dos sistemas industriais de vapor. Entre eles, três componentes se destacam quando o objetivo é trabalhar com redução, preparação e controle do vapor.

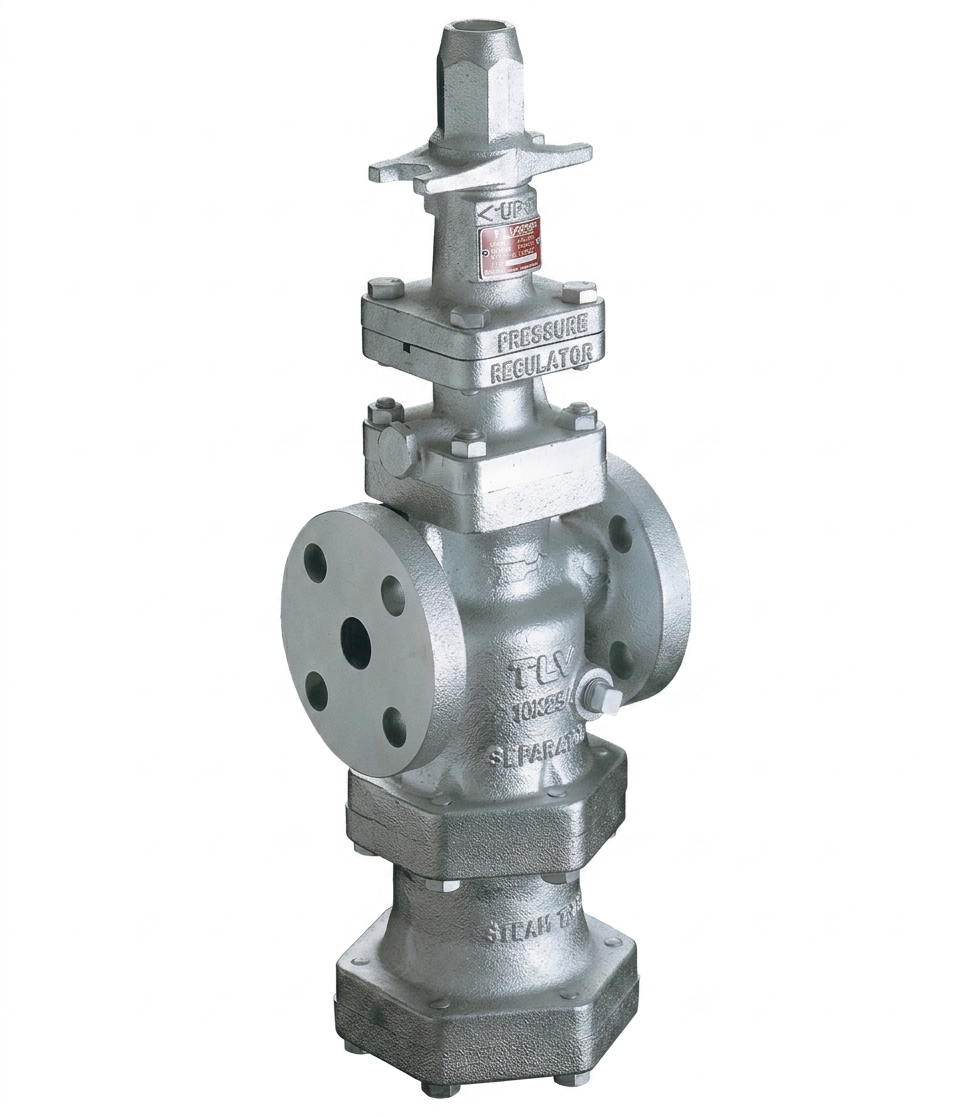

1. COSPECT — sistema de redução de pressão 3 em 1

O COSPECT reúne diferentes funções em um único conjunto. A tecnologia integra válvula, separador ciclone e purgador de boia livre.

Assim, o equipamento combina redução e controle da pressão, separação do condensado e drenagem em uma configuração compacta.

Essa integração pode simplificar a instalação e contribuir para a estabilidade da pressão secundária.

2. COS 16 — válvula redutora e controladora de pressão

A COS 16 é uma válvula redutora e controladora de pressão destinada a aplicações com vapor.

Sua função é reduzir a pressão de entrada e controlar a pressão de saída de acordo com as necessidades do processo.

Dessa forma, o equipamento pode ser utilizado em sistemas que precisam de maior estabilidade no fornecimento de vapor para os equipamentos consumidores.

3. DC3S — separador tipo Cyclone

O DC3S é um separador tipo Cyclone utilizado em sistemas de vapor para auxiliar na separação do condensado.

Antes da etapa de redução, a retirada do condensado contribui para melhorar as condições do vapor que chega aos componentes seguintes.

Consequentemente, o separador pode desempenhar um papel importante na preparação do vapor e na proteção dos equipamentos instalados na sequência da linha.

Por que controlar a pressão do vapor?

O controle adequado da pressão está diretamente relacionado ao desempenho dos processos industriais.

Quando a pressão não é controlada corretamente, podem ocorrer variações de temperatura, instabilidade operacional e condições inadequadas para os equipamentos consumidores de vapor.

Por outro lado, uma estação redutora corretamente dimensionada permite fornecer vapor em condições mais adequadas ao processo.

Entre os principais benefícios estão:

• maior estabilidade da pressão;
• controle mais preciso das condições do processo;
• proteção dos equipamentos;
• melhor aproveitamento da energia;
• redução de perdas;
• maior confiabilidade operacional.

Além disso, a redução da pressão pode permitir um controle mais adequado da temperatura em processos que utilizam vapor.

Como escolher uma estação redutora de pressão para vapor?

A escolha dos equipamentos não deve considerar apenas a pressão desejada na saída. Antes de tudo, é necessário avaliar as condições reais de funcionamento do sistema.

Entre os principais fatores que devem ser considerados estão:

• pressão de entrada;
• pressão de saída;
• vazão de vapor;
• temperatura;
• tipo de vapor;
• variações de demanda;
• características da tubulação;
• necessidade de drenagem de condensado;
• características do equipamento consumidor.

Além disso, o dimensionamento correto é essencial para o desempenho da instalação.

Uma válvula subdimensionada pode ter dificuldade para atender à demanda do processo. Por outro lado, uma válvula superdimensionada pode comprometer o controle da pressão e aumentar o desgaste do equipamento.

Por isso, a especificação deve ser realizada considerando as condições reais de operação e as características específicas de cada aplicação.

Estação redutora de pressão para vapor: eficiência começa no projeto

Uma estação redutora de pressão para vapor não deve ser vista apenas como um ponto de redução da pressão. Na prática, ela faz parte de um sistema integrado no qual controle, qualidade do vapor, drenagem e proteção dos equipamentos precisam trabalhar em conjunto.

Dessa forma, a escolha adequada dos componentes pode contribuir para maior estabilidade do processo, eficiência energética e confiabilidade operacional.

A Disparco oferece equipamentos para diferentes necessidades relacionadas a sistemas de vapor, incluindo válvulas redutoras e controladoras de pressão, separadores e purgadores.

Entre em contato e conte com uma equipe especializada para avaliar as condições da aplicação e indicar os equipamentos mais adequados para o processo.
