Separador Cyclone: benefícios para obter vapor seco na indústria

O separador Cyclone ajuda a obter vapor seco ao remover gotículas de condensado que seguem junto com o fluxo de vapor. Essa umidade pode surgir durante o transporte pela tubulação, mesmo quando o vapor sai da caldeira em condições adequadas. Por isso, a qualidade do vapor precisa ser observada ao longo de todo o sistema, especialmente antes dos pontos de consumo.

Quando o condensado chega aos equipamentos, a troca térmica e a estabilidade do processo podem ser prejudicadas. A separação da umidade, portanto, é uma etapa importante para aplicações que dependem de aquecimento uniforme e controle operacional.

Como funciona o separador Cyclone?

Dentro do equipamento, o vapor percorre um trajeto em espiral. A força centrífuga desloca as gotículas de condensado, mais densas, para as paredes internas do separador. Em seguida, o líquido se acumula na parte inferior e precisa ser drenado.

Esse funcionamento atende a uma necessidade específica: retirar a umidade arrastada pelo fluxo. Os purgadores instalados na tubulação drenam o condensado acumulado nos pontos previstos para isso, mas, sozinhos, não removem as gotículas que continuam suspensas no vapor.

Quais são os benefícios do vapor mais seco?

A presença de menos condensado arrastado contribui para uma operação mais consistente. Dependendo da aplicação, o vapor mais seco pode trazer benefícios como:

• Maior regularidade no aquecimento: o vapor chega ao ponto de uso com menos umidade arrastada.
• Melhor controle do processo: a qualidade do vapor deixa de variar tanto em função da presença de gotículas de condensado.
• Proteção dos equipamentos: a remoção adequada de condensado ajuda a reduzir problemas associados ao seu acúmulo e transporte pela linha.
• Mais atenção à qualidade do produto: em processos sensíveis à umidade, controlar o condensado também ajuda a evitar interferências na produção.

Esses resultados dependem das condições da planta, do dimensionamento e da instalação dos equipamentos. Por isso, o separador deve fazer parte de uma avaliação do sistema de vapor como um todo.

Três tecnologias Disparco para diferentes necessidades do sistema

A Disparco trabalha com tecnologias que combinam separação, drenagem, filtragem e controle de pressão. A escolha depende do que acontece em cada trecho da instalação.

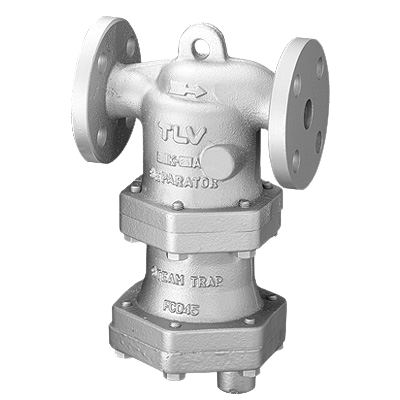

1. DC3S: separador Cyclone para vapor
O DC3S separa as gotículas de condensado arrastadas pelo vapor e conta com purgador integrado para drená-las. Assim, reúne separação e descarga do condensado em um mesmo equipamento. É uma alternativa a ser avaliada em pontos nos quais a qualidade do vapor antes do consumo é decisiva.

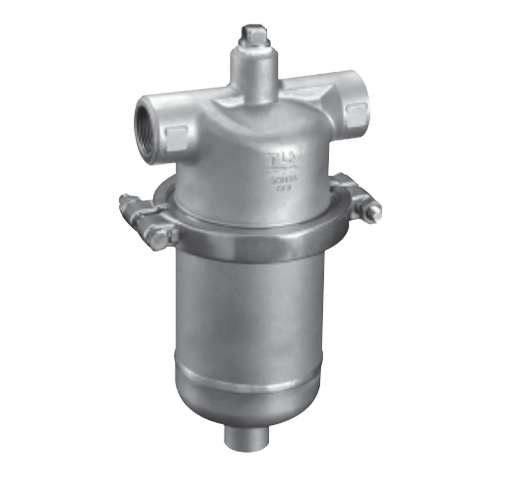

2. SF1: filtro separador
Quando o processo também exige atenção às impurezas, o SF1 combina um separador ciclônico com um elemento filtrante. Desse modo, atua sobre a umidade arrastada e sobre partículas presentes no fluxo. A aplicação deve considerar os requisitos de filtragem e as condições de operação da linha.

3. COS-16: válvula redutora e controladora de pressão para vapor
Nos pontos em que o processo exige redução de pressão, a COS-16 integra controle de pressão, separador de condensado e purgador. Essa configuração permite tratar a umidade enquanto fornece vapor na pressão requerida pela aplicação.

Os três equipamentos atendem a necessidades diferentes. Entretanto, não há uma combinação única para toda planta: vazão, pressão, pontos de consumo, presença de impurezas e características do processo orientam a seleção.

O vapor seco começa com uma análise do sistema

Instalar um separador Cyclone no ponto adequado pode melhorar a qualidade do vapor entregue ao processo. No entanto, o desempenho também depende da drenagem da rede, das condições da tubulação e da operação dos demais componentes.

A Disparco mapeia o sistema de vapor, identifica as necessidades da planta e indica a tecnologia TLV compatível com cada aplicação.

Entre em contato com a equipe técnica da Disparco para avaliar onde a separação de condensado pode contribuir para o desempenho do processo.
